　　本专利针对传统阻尼器结构复杂、易松动的问题，提出一种通过金属杆与框架间摩擦阻尼实现减震的结构。其核心是利用两框架间垂直杆的金属恢复力及凸块-支撑梁摩擦产生阻尼，当震动引发框架位移时，杆倾斜产生恢复力并摩擦耗能，有效降低震动干扰。

　　【专利摘要】本实用新型公开了一种用于建筑物的减震结构，包括第一框架和第二框架，所述的第一框架和第二框架设置有主梁和支撑梁，所述的主梁两端固定在框架上，所述的支撑梁两端分别与框架和主梁固定，所述的第一框架和第二框架之间设置有垂直的杆，所述的杆的两端分别连接第一框架上的支撑梁和第二框架上的支撑梁。当发生震动时，第一框架和第二框架发生相对位移，二者之间的杆由垂直状态转变为一定角度的倾斜，由于杆的金属性使其产生恢复垂直状态的力，并且由于杆与支撑梁的连接方式使凸块与垂直梁在接触面产生的摩擦，形成摩擦阻尼效应，从而减小震动干扰。

　　[0001]本实用新型涉及一种建筑结构，特别涉及一种用于建筑物的减震结构。

　　[0002]地震是一种随机性和极具破坏性、同时又不可避免的自然灾害，给人的生活及生命财产造成巨大的损失及伤害。在建筑抗震设计中采取“小震不坏、中震可修、大震不倒”的基本原则，是防止地震不确定性较为科学合理的对策。有效的控制建筑结构的移位即称之为结构减震，在地震来临时使得建筑物结构位移较小，通常可能使损失降到最低，耗能减震结构体系中耗能减震装置通常先于结构进入耗能工作状态，消除耗能输入结构体系的大量地震能量，可减少结构的位移同时有效保护建筑主体结构。

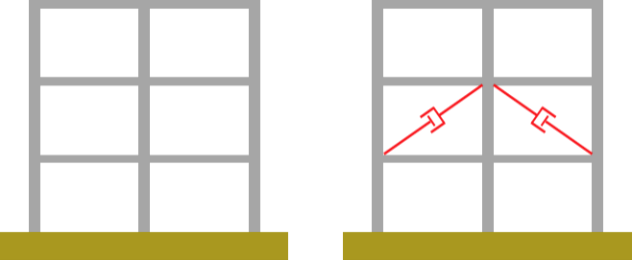

　　[0003]目前，在建筑工程、公路桥梁工程中使用阻尼器是减震的常用措施。但阻尼器不仅结构复杂，也存在了结构经常受到较强的外力震动，在螺纹连接会有松动现象。还有的摩擦阻尼器是由金属组合构件和摩擦片在一定预紧力下组成的能够产生滑动摩擦的机构，利用滑动摩擦做功耗散能量，这样的阻尼器还是不能更好的应用于建筑使用中。

　　[0004]CN202466859U公开了一种具有滑移减震功能的结构缝，它包括伸缩缝、防震支座和速度相关型粘滞阻尼器;所述伸缩缝位于第二建筑物构件和立柱之间，以及第二建筑物构件和第一建筑物构件之间，所述立柱为具有牛腿的立柱，立柱支撑第一建筑物构件和第二建筑物构件，第一建筑物构件设置在立柱上，第二建筑物构件设置在牛腿上;所述防震支座设置在第二建筑物构件和牛腿之间，所述速度相关型粘滞阻尼器的两头分别和第一建筑物构件、第二建筑物构件固定连接。

　　[0005]CN204475567U公开了一种防震建筑结构缝构造，该防震建筑结构缝构造包括位于第一建筑物上的第一建筑构件和第二建筑物上的第二建筑构件之间的缝隙以及一组速度相关型阻尼器，所述的一组速度相关型阻尼器水平设置在缝隙的下部，且相邻的两速度相关型阻尼器相互平行;其中，每一速度相关型阻尼器与BWIN缝隙垂直，且两头分别铰接在第一建筑构件和第二建筑构件上。

　　[0006]上述建筑结构能够起到一定的减震作用，但是外置阻尼器成本，结构复杂，在施工过程中容易发生松动脱落，从而影响减震效果。

　　[0007]为克服现有技术的缺陷，本实用新型提供了一种用于建筑物的减震结构。

　　[0008]本实用新型提供了一种用于建筑物的减震结构，包括第一框架和第二框架，所述的第一框架和第二框架设置有主梁和支撑梁，所述的主梁两端固定在框架上，所述的支撑梁两端分别与框架和主梁固定，所述的第一框架和第二框架之间设置有垂直的杆，所述的杆的两端分别连接第一框架上的支撑梁和第二框架上的支撑梁。

　　[0009]优选的，所述的第一框架位于第二框架上部，并且第一框架与第二框架的主梁和支撑梁位置设置相同。

　　[0010]优选的，所述的杆的两端设置螺纹和凸块，所述的凸块与支撑梁形成接触面，并通过螺母固定杆和支撑梁。

　　[0011]更优选的，所述的支撑梁上设置有凹槽，所述的凸块设置在凹槽中，并与凹槽内侧形成接触面。最优选的，所述的凹槽为半球形。

　　[0012]优选的，所述的框架上设置有至少一个主梁。更优选的，所述的框架上设置有2-4个主梁。

　　[0013]在本实用新型的一个实施方式中，所述的主梁两端分别固定在框架的两个相对边上。在本实用新型的一个实施方式中，所述的主梁两端分别固定在框架的两个对角上。

　　[0014]优选的，所述的主梁的每一端与两个支撑梁固定。更优选的，所述的主梁与固定的主梁上的支撑梁呈40-60°。最优选的，所述的主梁与固定的主梁上的支撑梁呈45°。

　　[0017]本实用新型所述的建筑结构中，在所述的框架上设置楼板。当发生震动时，所述的第一框架和第二框架的楼板发生相对位移，带动第一框架和第二框架发生相对位移，二者之间的杆由垂直状态转变为一定角度的倾斜。首先，由于杆的金属性使其产生恢复垂直状态的力;其次，由于杆与支撑梁的连接方式使凸块与垂直梁在接触面产生的摩擦，减小震动干扰的影响。

　　[0021]其中，1-框架、2-主梁、3-支撑梁、4-杆、41-凸块、42-螺母。

　　[0022]图1为依据本实用新型用于建筑物的减震结构的示意图，图2为依据本实用新型用于建筑物的减震结构的立体示意图。其中，包括第一框架和第二框架，第一框架和第二框架均设置有若干主梁2和支撑梁3，主梁2两端固定在第一框架I相对的两个边上，主梁2与框架I相连的端部均设置有2个支撑梁3，支撑梁3两端分别与框架I和主梁2固定，主梁2与支撑梁3呈45°。相应的，第二框架为与第一框架的下部，且第二框架的主梁和支撑梁与第一框架设置相同。第一框架和第二框架之间通过垂直的杆4连接，所述的杆的两端分别连接第一框架上的支撑梁3和第二框架上的支撑梁。

　　[0023]图3为依BWIN据本实用新型用于建筑物的减震结构中杆的放大示意图。其中，杆4的端部设置为螺纹和凸块41，凸块41与支撑梁3形成接触面，通过螺母42固定杆4和支撑梁3。

　　[0024]本实用新型所述的支撑梁3上还可以设置半球形凹槽，杆4端部的凸块41设置在凹槽中，并与凹槽内侧形成接触面。采用此实施方式的设置，可以进一步增加凸块41与支撑梁3之间的摩擦力，从而有利于吸收震动产生的能量，更能够达到减少震动的效果。

　　[0025]本实用新型所述的用于建筑物的减震结构设置简便，成本较低。当发生震动时，第一框架和第二框架发生相对位移，二者之间的杆4由垂直状态转变为一定角度的倾斜。由于杆4的金属性使其产生恢复垂直状态的力，同时由于杆4与支撑梁3的连接方式使凸块41与垂直梁3在接触面产生的摩擦，形成摩擦阻尼效应，从而减小震动干扰。

　　[0026]上述实施例不以任何方式限制本实用新型，凡是采用等同替换或等效变换的方式获得的技术方案均落在本实用新型的保护范围内。

　　1.一种用于建筑物的减震结构，包括第一框架和第二框架，其特征在于，所述的第一框架和第二框架设置有主梁(2)和支撑梁(3)，所述的主梁(2)两端固定在框架(I)上，所述的支撑梁(3)两端分别与框架(I)和主梁(2)固定，所述的第一框架和第二框架之间设置有垂直的杆(4)，所述的杆(4)的两端分别连接第一框架上的支撑梁(3)和第二框架上的支撑梁(3)，所述的杆(4)的两端设置螺纹和凸块(41)，所述的凸块(41)与支撑梁(3)形成接触面，并通过螺母(42)固定杆(4)和支撑梁(3)。2.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的第一框架位于第二框架上部，并且第一框架与第二框架的主梁(2)和支撑梁(3)位置设置相同。3.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的支撑梁(3)上设置有凹槽，所述的凸块(41)设置在凹槽中，并与凹槽内侧形成接触面。4.根据权利要求3所述的一种用于建筑物的减震结构，其特征在于，所述的凹槽为半球形。5.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的框架(I)上设置有2-4个主梁(2)。6.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的主梁(2)与固定的主梁(2)上的支撑梁(3)呈40-60°。7.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的杆(4)为金属杆。8.根据权利要求1所述的一种用于建筑物的减震结构，其特征在于，所述的建筑物为房屋或桥梁。
